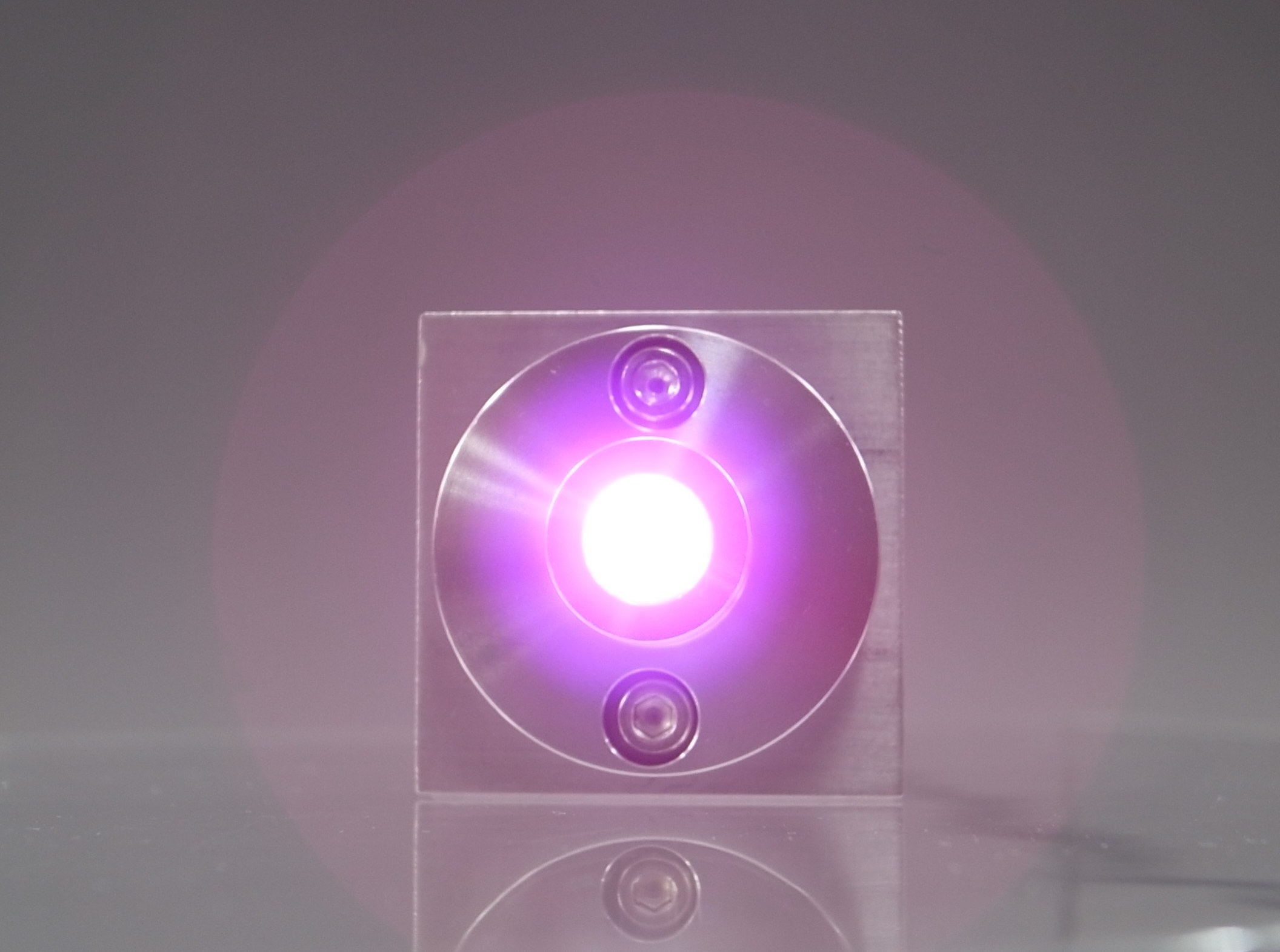

 UV-LED照射装置(放熱フィン一体型
 ULEDN-101


特徴
1.業界初!新発想の装置内設置専用ユニット
照射ヘッド・放熱フィン・コントローラーが一体となった装置内設置専用の照射ユニットで、シーケンサーからの信号により制御します。 放熱フィン部に取付穴を設けておりますので、ロボットアームや筐体等、簡単に取り付け可能です。
2.ハイパワー照射
4,000mW/㎠以上(※1)、7,000mW/㎠以上(※2)10,000mW/㎠以上ハイパワー紫外線(365nm)出力を照射します。
独自開発の角型放熱フィンにLEDを設置している為、放熱効率が非常良く、30分間のフルパワー点灯でもUV出力は
ほとんど減衰しません。
3.低いランニングコスト
使用LEDの寿命は、仮に連続点灯したとしての推定時間は30,000時間。従来のランプ方式に比べて7.5倍以上になります。また、ランプ方式は連続点灯が必要ですが、LEDの場合、実質の点灯時間になり、点灯頻度により更に長寿命になり、ランニングコストが大幅に削減できます。
4.独自の放熱構造による照射ヘッド
独自開発の基板レス構造と、アルミ縦型専用放熱フィンの使用により、放熱効果が非常に良好ですので、照射出力100%で30分間以上使用しても照射強度変化がほとんどありません。非常に安定した照射が可能となります。
5.外部シーケンサー制御専用としてのシンプル機能
外部シーケンサー制御専用タイプとして必要最低限の機能を装備しました。
機能一覧
●照射パワーセレクト  :ボリューム設定/外部 0~5V アナログ設定
●外部照射入力/停止入力
●照射中出力
6.ローコスト
独自の設計コンセプトとシンプル化により、ローコストを実現しました。
*照射波長は365nmの他、385nmも製作可能です。
 (※1) ULEL-4(集光径φ4mm)レンズを使用した時の中心の強度。(100%光量点灯時)
(※2) ULEL-3(集光径φ3mm)レンズを使用した時の中心の強度(100%光量点灯時)

 ※ULEDN-101シリーズのご使用にあたってのご注意
本ユニットは、装置内設置専用となりますので、キースイッチを設置していません。
電池駆動ボックス(キースイッチ付)をご使用する場合を除いて、手で持った状態でのご使用は出来ません。
やむを得ず手で持った状態でご使用される場合は、必ず弊社へお問い合わせ下さい。



仕様
主機能 電源電圧  DC12~24V(ACアダプター付属)
 消費電力  6W(T.Y.P))
 搭載LED  365nm ハイパワーUVLED
 推定寿命 約30,000時間以上(※1)
UV照射出力  7,000mW/㎠以上(※2)
 照射方法  マニュアル照射
 出力可変方法(スイッチ選択)  ボリューム及び外部アナログ電圧
出力可変範囲  ボリューム(5~100%)、アナログ(0~5V→5~100%)
 電源投入表示  赤色LED表示
UV照射中表示   緑色LED表示
 最大照射時間 30分(照射サイクル 30分間照射、5分停止)
リモート機能  照射開始/停止入力  Low→照射開始、High照射停止
 アナログ調光入力  DC 0~5Vアナログ入力
 照射中出力  照射中→クローズ
 複数台同期照射用出力 照射中→クローズ(複数台同期照射用出力)
(※1)推定寿命であって、保証寿命ではありません。
(※2)ULEL-4(集光径φ4mm)レンズを使用した時の中心の強度(100%光量点灯時)
