| １７ポイント同時測定表示 |
| 平面光量分布チェッカー |
| FLDＮシリーズ |
 |
| 概要 |
| 平面光量分布チェッカーは、ソーラーシミュレーターのJIS規格である放射強度むらと 時間変動率の測定を行い、液晶モニターに表示する装置です。 |
| 特徴 | |
 |
★JIS C 8912に準拠した、放射強度むら測定と時間変動率測定の両方が可能です。 |
 |
★放射強度むら測定は17ポイントを約1.5秒間隔で自動測定し、 同時に液晶画面に測定値・最大値と最小値・放射強度むら（±）・最大値と最小のポイントを点滅にて表示します。 |
 |
★時間変動率測定はセンサーポイントセンサーにより、測定開始から終了まで約1秒間隔で自動測定し、同時に液晶画面に測定値・測定時間内の最大値と最小値・変動率（±）を表示いたします。 |
| ★各ポイントセンサーは、専用の高安定・高精度キセノンランプ光源と基準セルにて選別し、センサー単体の波長感度特性を可能な限り均一化しています。 ★タッチパネルによる簡単操作で測定が可能です。 ★長時間使用でも測定データのばらつきを低く抑え、軽量化を図る為、測定部の筐体は放熱特性に優れたアルミ製で製作しています。 ★測定ポイント数は最大25ポイントまで測定可能です。 |
|
| 測定内容 | 放射強度むら | 時間変動率 |
| 測定ポイント数 | １７ポイント | 1ポイント |
| 表示内容 | 測定値 | 測定値 |
| 放射強度むら（±％） | 時間変動率（±％） | |
| 最大測定値 | 最大測定値（測定開始～終了間） | |
| 最小測定値 | 最小測定値（測定開始～終了間） | |
| 最大値ポイント（点滅） | 測定中（点滅点滅） | |
| 最小値ポイント（点滅 | ||
| 表示桁数 | 測定値 | 小数点以下 3桁 |
| 最大最小測定値 | 小数点以下 3桁 | |
| 放射強度むら、変動率 | 小数点以下 1桁 | |
| 使用センサー | シリコン型フォトダイオード | |
| 各センサーばらつき | ±０．２％以内 | |
| 使用温湿度範囲 | ＋20～30℃ ＲＴ値・20～85％ RH値（結露なきこと） | |
| 使用温湿度範囲 | ＋20～45℃ ＲＴ値・１0～90％ RH値（結露なきこと） | |
| 振動・衝撃 | 精密光学機器のため不可 | |
| ★ポイントセンサー選別用キセノンランプ光源装置について（自社製） |
| １．使用ランプ ・・・・・・・測光用150Ｗショートアークキセノンランプ Ｌ2274（浜松ホトニクス製） |
| ２．内臓安定回路・・・・・・・高速フィードバック回路 |
| ３．射出形態 ・・・・・・・拡散板付石英ファイバによる |
| ４．基準センサー ・・・・・・・光量測定用基準セル BS－500（日本分光製） |

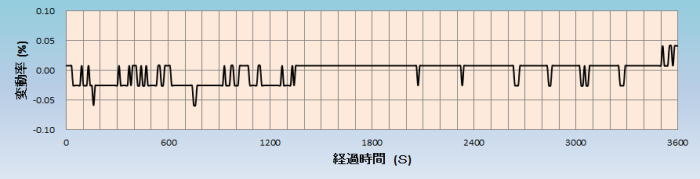

５．時間変動率データ

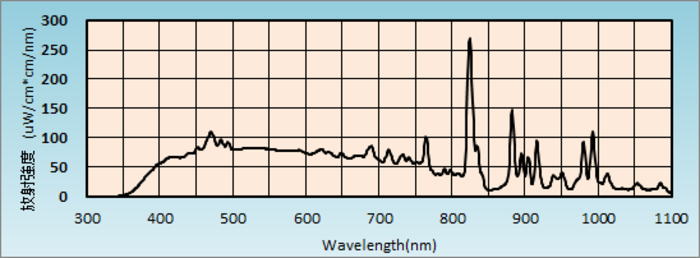

６．出射波長データ
７．波長合致度データ
| JIS C 8912 2005 | Comprehensive judgment | ClassA | ||||
| Wavelength (nm) |
Irradiance(W/m2) | Enargy Distribution(％） | Coincidence | Judgment | ||
| AM1.5G | Simulator | AM1.5G | Simulatoｒ | |||
| 400-500 500-600 600-700 700-800 800-900 900-1100 |
139.17 150.58 138.83 112.86 94.26 120.56 |
159.07 159.98 144.91 116.72 119.17 115.05 |
18.4 19.9 18.4 14.9 12.5 15.9 |
19.5 19.6 17.8 14.3 14.6 14.1 |
1.06 0.99 0.97 0.96 1.17 0.89 |
A A A A A A |
| sum | 100.0 | 100.0 | ||||

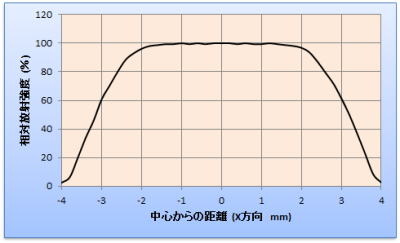

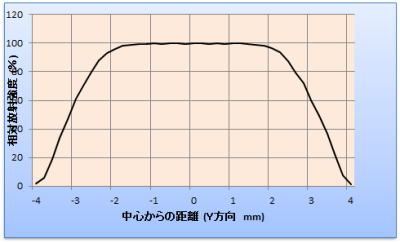

８．出射光分布データ
