| 紫外線ファイバースポット光源装置 |
| ＬＳＮ－Ｕ２００ |
 |
 |
 |
| １．ハイパワ-200Ｖ水銀キセノンランプを採用しました。 | |
| ２．フレキシブルライトガイドの採用で、スペースの無い場所にも照射が可能です。 | |
| ３．調光および遮光はステッピングモーターですので、衝撃音が小さく長寿命です。 | |
| ４．タッチパネル式で、操作はとても簡単です。 | |
| ５．吸気は前面、排気は背面より行う為、筐体は熱くならず複数台の密着設置も可能です。 | |
| ６．ランプの光軸調整は一切必要ありません。ランプは工具なしで簡単に短時間で交換可能です。 |
| 電源 | AC100～120Ｖ AC200～240V 切替式 50Hz/60Hz |
| 消費電力 | 250Ｗ （ＴＹＰ） |
| 出力電圧 | DC24V±3Ｖ |
| 出力電流 | DC8.4A |
| 使用ランプ | 200Ｗ 水銀キセノンランプ |
| ランプ定格 | DC23V 8.5A (定格） |
| ランプ電力 | 200Ｗ（AC100W入力時) |
| ランプ寿命 | 4,000時間（*1) |
| 紫外線強度 | 4000mW/㎠以上（at365nm) （*2) |
| 使用温度範囲 | ５～40℃（RT値） |
| 使用湿度範囲 | 20～80％（ＲＴ値 結露なきこと） |
| 吸気 排気 | 前面、背面パネル部から遮蔽物は100mm以上離すこと |
| 振動 衝撃 | 光学装置により不可 |
| 外形寸法 | 140mm（Ｗ）×250mm（Ｈ）×373mm（Ｄ） （突起を除く） |
| 重量 | 約７ｋｇ |
| （*1) 平均寿命です。保証寿命ではありません。 （*2) ライトガイドはNQLG-1を使用し、射出短から10mm離したところでの値 |
|
| 前面パネル |
| パワースイッチ |
| 制御用タッチパネル |
| 前面タッチパネルの操作機能と表示 |
| ランプ点灯/消灯 |
| 調光数値設定 (０～１００％ 最小設定単位＝１％) |
| 調光微調UP |
| 調光微調DOWN |
| 遮光マニュアル開/閉 |
| 遮光タイマー数値設定 (０～９９９.９秒 最小設定単位＝０.１秒) |
| 遮光タイマースタート |
| ステップ照射設定 (1ステージ8ステップ 階段照射) |
| ランプ点灯時間クリア |
| ランプ点灯積算時間表示 |
| ランプ点灯中表示 |
| ランプ安定点灯中表示 |
| 遮光開放中表示 |
| 本体加熱アラーム表示 |
| ランプ異常アラーム表示 |
| 外部リモート機能 |
| 入力部 |
| ランプ点灯指令入力 |
| ランプ消灯指令入力 |
| 遮光マニュアル開／閉指令入力 |
| 遮光タイマースタート指令入力 |
| 調光ＵＰ指令入力 |
| 調光ＤＯＷＮ指令入力 |
| ステップ照射開始指令入力 |
| 出力部 |
| ランプ点灯中検知出力 |
| ランプ安定点灯中検知出力 |
| 遮光開放検知出力 |
| 遮光閉鎖検知出力 |
| 調光上下限検知出力 |
| 本体異常検知出力 |
| ランプ交換時期検知出力 |
| モーター動作中(ビジー)検知出力 |
| 動作環境 |
| １． 使用温度範囲・・・・・5～40℃ (RT値) |
| ２．使用湿度範囲・・・・・・20～80% (RH値、結露なきこと) |
| ３．吸気・・・・・・・・・・・・・・前面から遮蔽物等は100mm以上離すこと。 |
| ４．排気・・・・・・・・・・・・・・背面から遮蔽物等は100mm以上離すこと。 |
| ５．振動・・・・・・・・・・・・・・光学装置により不可。 |
| ６．衝撃・・・・・・・・・・・・・・光学装置により不可。 |
| 寸法・重量・・・・140(W)×250(H)×373(D) mm (突起部除く) 約8Kg |

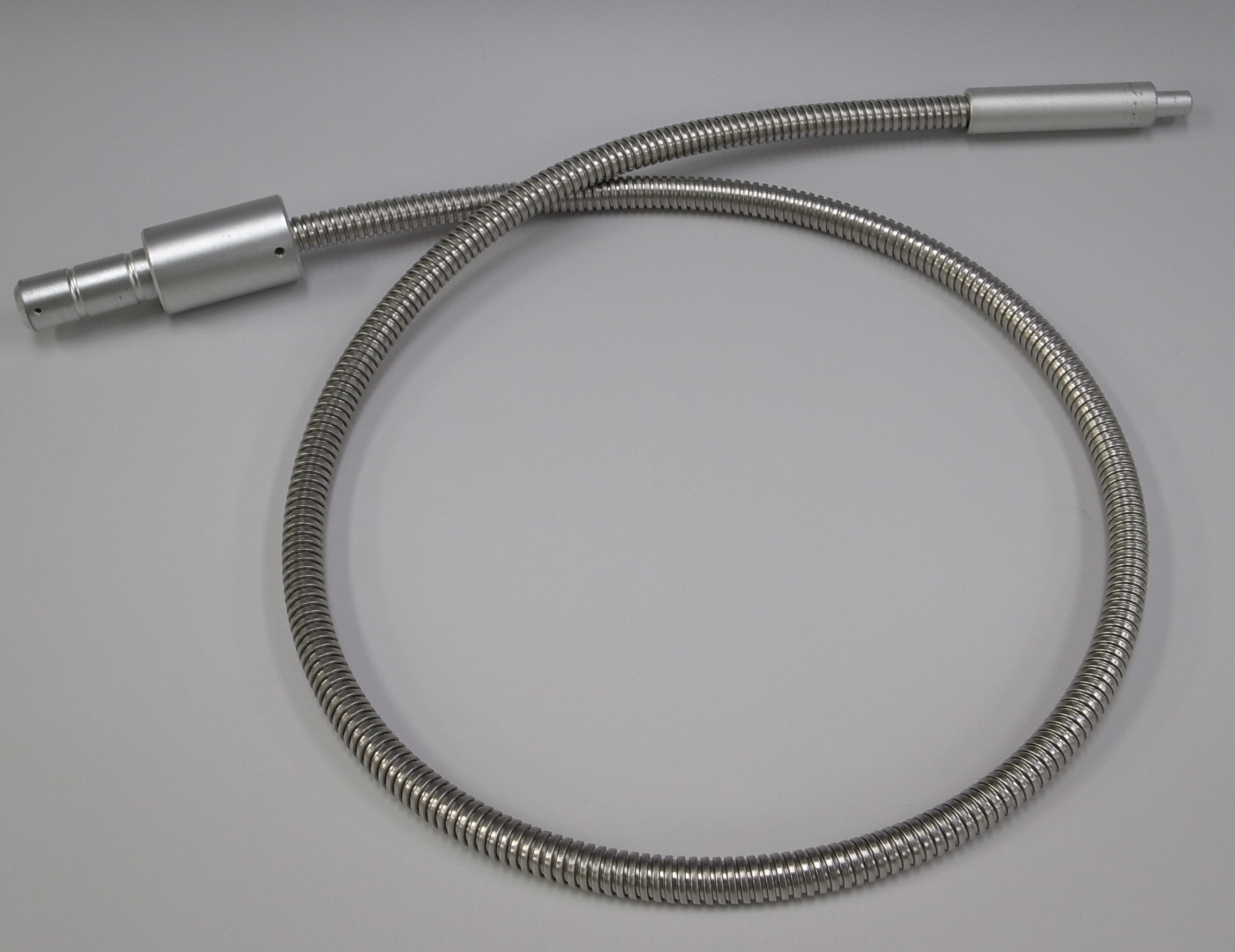

| 適用ライトガイド |
| LG1Q-035-010 (3.5φ、1分岐、長さ1000mm) |
| LG2Q-035-010 (3.5φ、2分岐、長さ1000mm) |
| LG4Q-035-010 (3.5φ、4分岐、長さ1000mm) |
| LG1Q-050-010 ( 5φ、1分岐、長さ1000mm) |
| LG2Q-050-010 ( 5φ、2分岐、長さ1000mm) |
| LG4Q-050-010 ( 5φ、4分岐、長さ1000mm) |
| その他、特殊ライトガイドも製作可能です。 |
